1、工程概況

工程名稱：粵東LNG項目配套管線工程定向鉆穿越施工B標段；

業主方、建設方：中海油粵東液化天然氣有限公司；

施工單位：河南省金昌石化建設有限公司；

項目特點：榕江?914mm×1400m天然氣管道（鋼管）定向穿越工程，再次實現大型水平定向鉆機成功穿越江海。

地質條件：入土點和出土點為黏土，穿越地層多為河流淤泥、沙層等。

工程難點：河底穿越地質條件復雜，流沙淤泥較重，擴孔難度大。

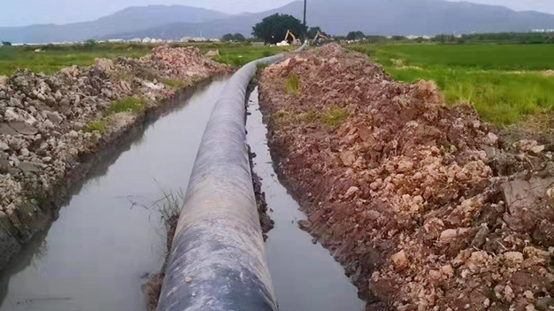

圖1：榕江地形圖

2、施工設備

“谷登機械”GS5000-L型鉆機、“谷登機械”GN2500型泥漿泵站、美國ParaTrack2導向儀等。

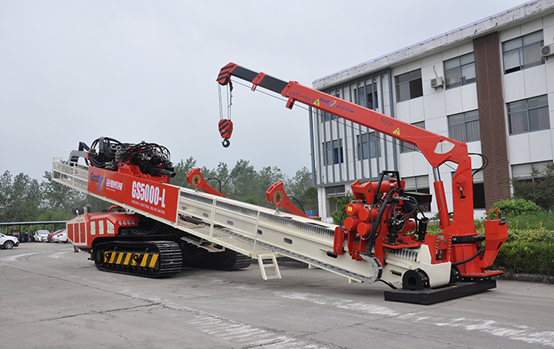

圖2：“谷登機械”GS5000-L型鉆機

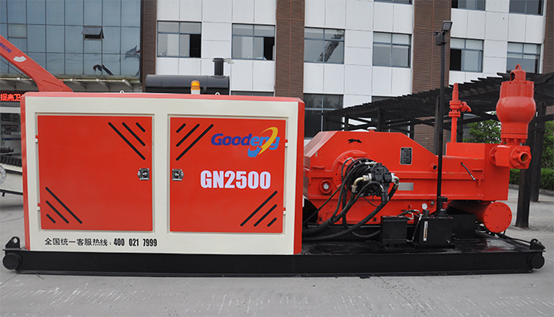

圖3：“谷登機械”GN2500型泥漿泵站

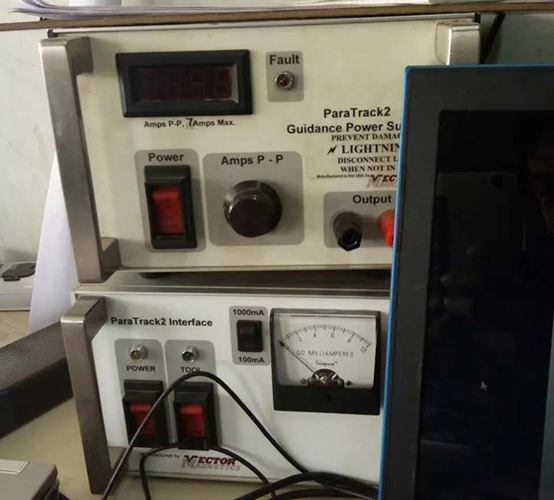

圖4：美國ParaTrack2導向儀

3、技術保障

風險預防：無縫銜接工序,盡量縮短施工周期；

五級擴孔：600mm、750mm、900mm、1050mm、1250mm ；

拉  管：使用1250mm擠擴式擴孔器配合回拖管道。

4、施工過程

導  向: 歷時7天，導向速度為 7-13min/根，推拉力在5-13MPa，扭矩7-14MPa；

一級擴孔：600mm擠擴式擴孔器,扭矩13-15MPa，拉力3-4MPa，泥漿排量1300L/min；

二級擴孔：750mm擠擴式擴孔器,扭矩11-15MPa，拉力3-4MPa，泥漿排量1300L/min；

三級擴孔：900mm擠擴式擴孔器,扭矩10-17MPa，拉力3-4MPa，泥漿排量1300L/min；

四級擴孔：1050mm擠擴式擴孔器,扭矩10-17MPa，拉力3-4MPa，泥漿排量1300L/min；

五級擴孔：1250mm擠擴式擴孔器,扭矩10-17MPa，拉力3-4 MPa，泥漿排量1300L/min；

清  孔：1250mm擠壓式擴孔器，推拉力為8MPa，扭矩10MPa，速度10min/根，泥漿排量1200L/min；

拉  管：2019年9月12日18點啟動,拉力8MPa，回拖扭矩為10MPa,拉力8-20MPa,泥漿排量1400L/min。2019年9月13日13點成功回拖，歷時19小時。

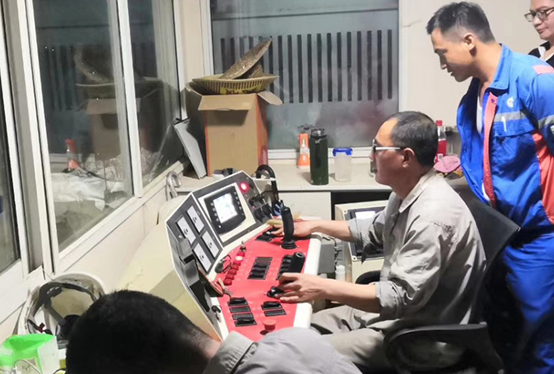

圖5：導向開始

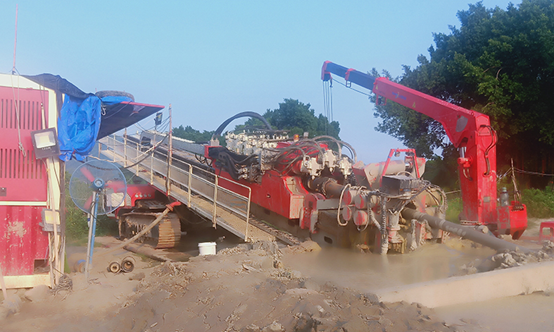

圖6：擴孔進行中

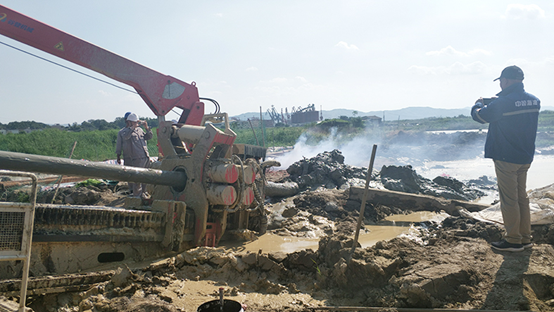

圖7：拖管進行中

圖8：拖管進行中

圖9：眾志成城，拖管成功

5、輔助泥漿

膨潤土用量：250-280噸；

泥漿配比：5%普通膨潤土，0.1%-0.2%抗鹽増粘劑，0.15%潤滑劑；

泥漿參數：馬氏漏斗粘度50S-60S，表觀粘度26mpa.s，塑性粘度12mpa.s，動切力8pa。

圖10：拖管成功的喜悅

6、工程總結

    河南省金昌石化建設有限公司中海油粵東LNG項目榕江穿越工程是該項目續韓江東溪穿越工程成功后的又一勝績，均由“谷登機械”生產的GS5000-L型水平定向鉆機完成。該工程再次實現“谷登機械”大型水平定向鉆機成功穿越江海，為復雜環境穿越樹立了典范，為我國今后復雜環境施工作業積累了更多寶貴經驗！
